【26_電流電圧抵抗の関係 解答】
確認
１
　(1)回路　
　(2)直列回路　
　(3)並列回路　
　(4)1000mA　
　(5)直列につなぐ　
　(6)並列につなぐ
　(7)オームの法則　
　(8)　
　(9) ２
　(1)(電気)抵抗　
　(2)名称・オーム　記号・Ω　
　(3)導体　
　(4)不導体(絶縁体)
　(5)①＋端子　②５Ａ(の端子)　③直列(につなぐ)　④25mA(25.0mA)
　(6)①＋端子　②300Ｖ(の端子)　③Ａ…Ｐ　Ｂ…Ｑ

練習問題
１，
　(1)0.2Ａ　
　(2)ｂｃ間・2.4Ｖ(6.0－3.6＝2.4Ｖ)　ａｃ間・6.0Ｖ ２，
　(1)0.2Ａ　
　(2)ｂｃ間・2.0Ｖ　ｄｅ間・2.0Ｖ

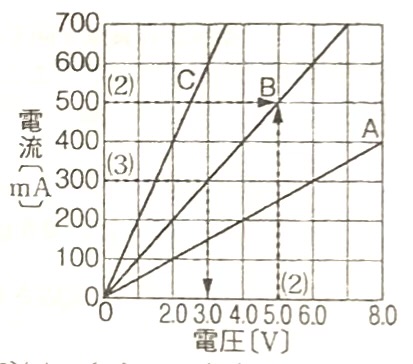

３，
　(1)Ａ・20Ω　Ｂ・10Ω　Ｃ・５Ω　
　
  (2)Ｂ
　(3)3.0Ｖ　
　

  (4)5.0Ｖ(5Ω×1.0Ａ＝5.0Ｖ)　　　　　
　(1)導体　
　(2)不導体(絶縁体)　
　(3)ガラス，ゴム　
　(4)銅 ５，
　(1)0.15Ａ　
　(2)40Ω(６Ｖ÷0.15Ａ＝40Ω)　
　(3)0.5Ａ(図１より、電熱線Ｂに６Ｖの電圧を加えると、 0.35Ａの電流が流れる。よって、電流計は0.15＋0.35＝0.5Ａを示す。)　
　(4)12Ω(６Ｖ÷0.5Ａ＝12Ω)　
　(5)ウ ６，
　(1)60Ω(6Ｖ÷0.1Ａ＝60Ω)　
　(2)30Ω(抵抗が等しい電熱線の直列回路なので、１つの抵抗の大きさは全体の 抵抗の大きさの半分である。)
　(3)15Ω(抵抗が等しい電熱線の並列回路なので、全体の抵抗の大きさは１つの抵抗の大きさの半分になる。)
　(4)①4.5Ｖ(30Ω×0.15Ａ＝4.5Ｖ)　②13.5Ｖ(4.5＋4.5＋4.5＝13.5Ｖ)　③90Ω(13.5Ｖ÷0.15Ａ＝90Ω)
　(5)①0.1Ａ(3Ｖ÷30Ω＝0.1Ａ)　②0.3Ａ(0.1＋0.1＋0.1＝0.3Ａ)　③10Ω(3Ｖ÷0.3Ａ＝10Ω)
